Для чего нужна гидравлическая стрелка

Для чего нужна гидравлическая стрелка

     Одним из технических решений в случаях, когда есть источник энергии и ее потребитель, является промежуточный элемент - сцепление. Например, в механических системах используется целый ряд сцеплений - эластичное сцепление, упруго-амортизационное и другие. Подобную функцию выполняют трансформаторы, передатчики напряжения и тока, фильтры в электрических системах (упрощенное сравнение).

В системах отопления теплоноситель находится в жидком состоянии. Важными являются его параметры и характер их изменений как в котловых контурах, так и в отопительных контурах. К таким параметрам относятся: объем теплоносителя, динамика изменения давления и расхода теплоносителя, температура подающего и обратного теплоносителя. При этом как правило для котлового контура оптимальными является определённый диапазон вышеуказанных параметров, влияющих на его эффективность и срок службы, в то время как в отопительных контурах эти параметры могут существенно изменяться во времени. На основании анализа перечисленных параметров и осуществляется выбор гидравлической схемы. Особое значение при этом имеет способ гидравлического соединения котла с потребителем тепла, то есть отопительными контурами. Решение такого типа известно под названием гидравлическая стрелка.

     Гидравлическая стрелка устанавливается тогда, когда необходимо исключить взаимное влияние насосов котлового и отопительных контуров с изменяющимися параметрами. Таким образом, гидравлическая стрелка должна применяться в системах относительно большого водяного объема с интенсивным изменением расходов, температур и давлений в отопительных контурах.

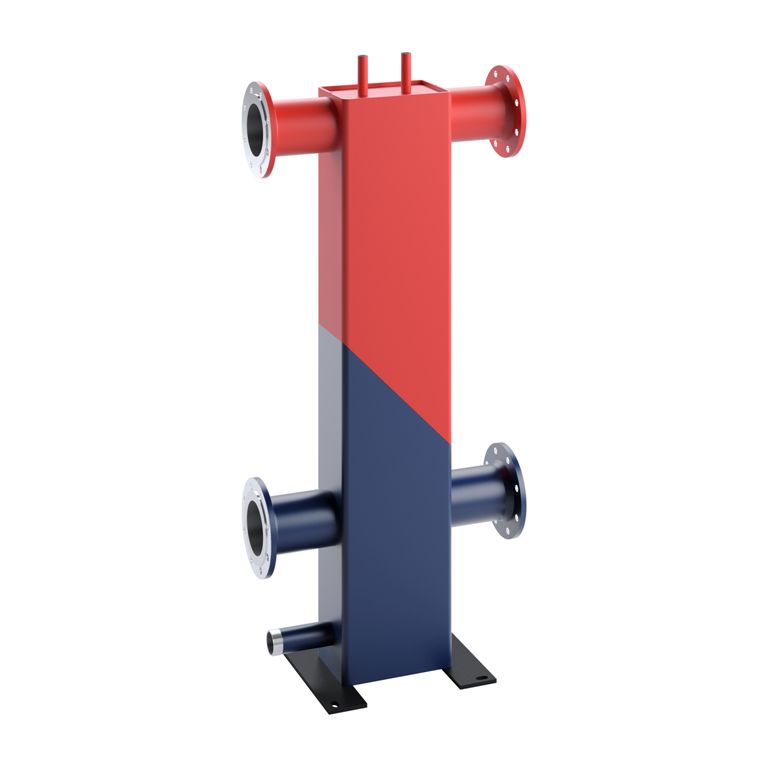

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидравлическую стрелку выполняют таким образом, чтобы диаметр ее корпуса в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков. При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз. Это позволяет утверждать, что перепады давлений между присоединяемыми к гидравлической стрелке трубопроводами ничтожно малы, что позволяет достигнуть заданной цели - снижения скорости потока теплоносителя.

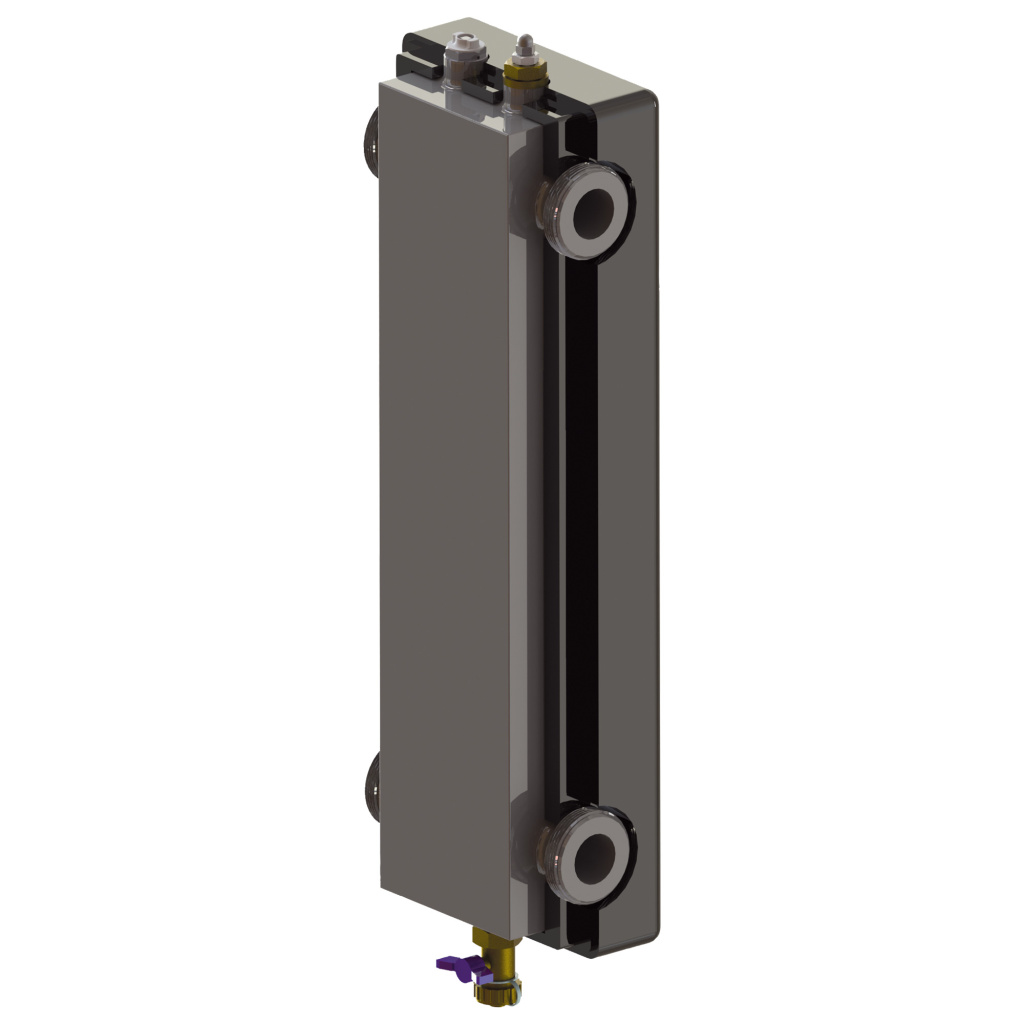

     Благодаря резкому снижению скорости потока в гидравлической стрелке, ее конструкции и пространственному расположению (справедливо для вертикального исполнения) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. Как правило производители располагают в верхней точке конструкции воздухоотделитель для удаления воздуха, а в нижней точке сливной кран для удаления шлама.

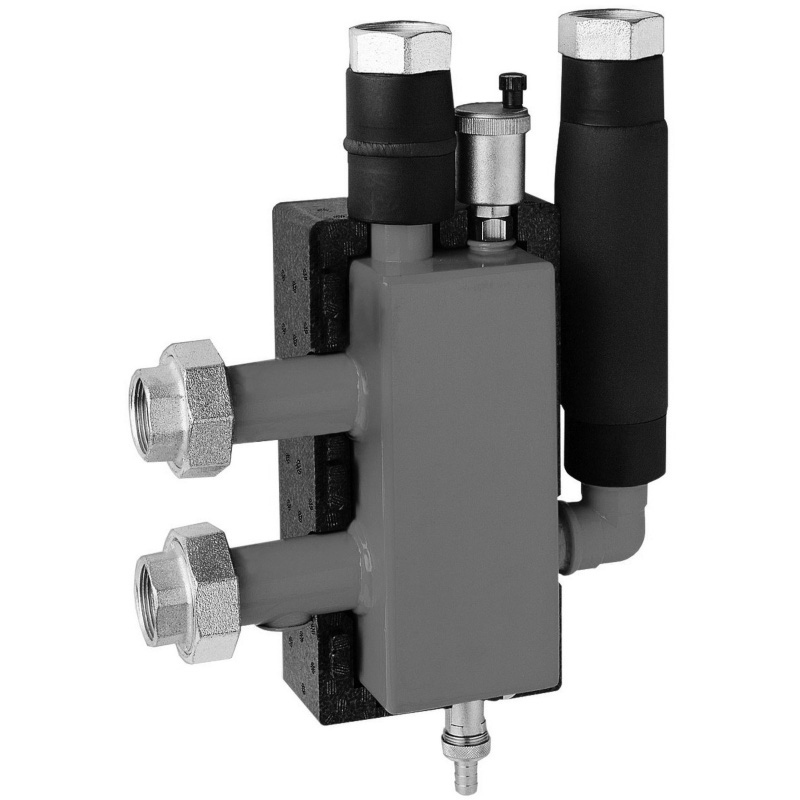

Известные производители отопительной техники, такие Buderus, Bosch, Viessmann как комплексно подходят к комплектации котельных и как правило имеют в своём ассортименте гидравлические стрелки разработанные для эксплуатации с котлами данного производителя с высокоэффективной теплоизоляцией, позволяющей снизить потери тепла.
Компания КОНТУРТЕРМ поддерживает на складе гидравлические стрелки в ассортименте для котлов Buderus, Bosch и Viessmann
